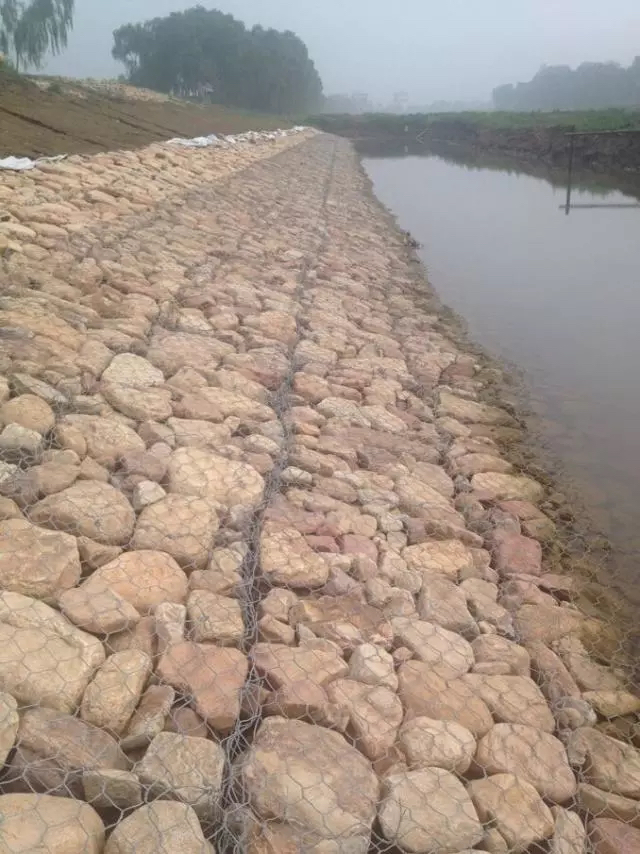

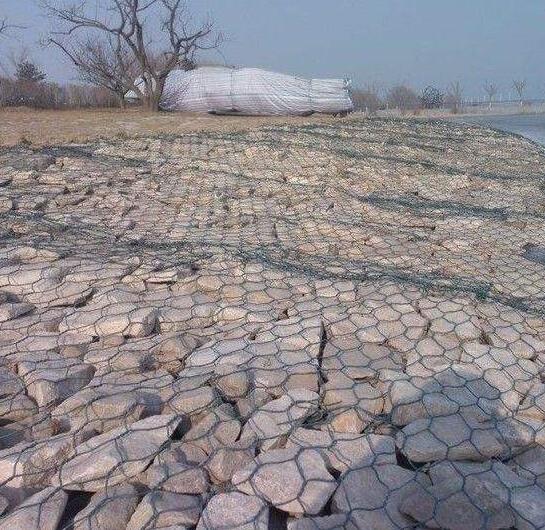

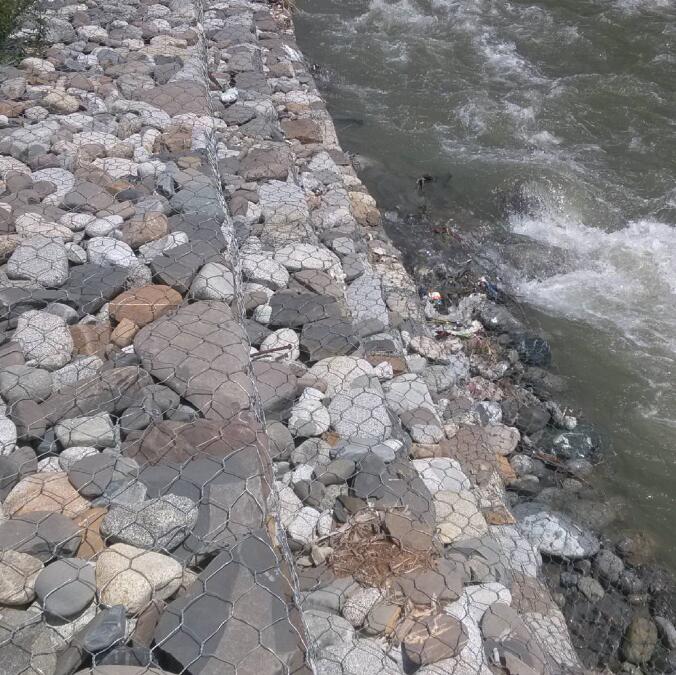

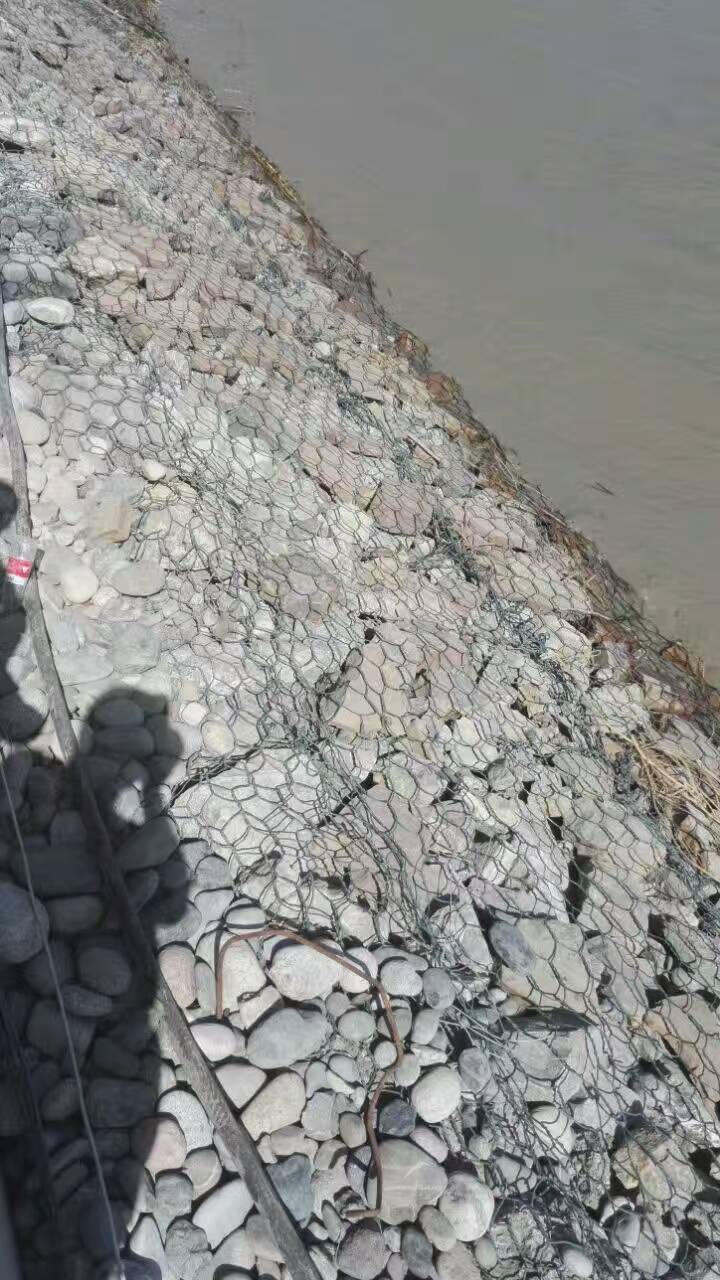

高尔凡雷诺护垫是5%锌铝合金雷诺护垫的一种,高尔凡雷诺护垫又叫石笼网护垫,是由镀高尔凡低碳钢丝编织而成的六角网扁形箱,厚度在0.17-0.3m(含0.3m)主要用于河堤护坡,河堤护底,可有效的达到河堤两侧以及河底不被冲刷.

高尔凡雷诺护垫中的单元格紧密连接成一个整体,具有良好的整体性,同时雷诺护垫还是一种兼备柔性与整体性的护砌结构,其良好的护坡与防冲性能,以及极佳的与环境的融合性, 在保护环境、防止水土流失发挥了十分重要的作用.

越来越多的水利工程中用到雷诺护垫,高尔凡雷诺护垫越来越受到关注和重视,雷诺护垫不仅整体性好还具有良好的生态性.那么雷诺护垫技术的生态意义具体体现在哪些方面呢？雷诺护垫技术避免使自然河流出现渠道化和非连续化的态势,不会拦截天然径流、可调节地表径流、土壤水分与河水可以交换.对于生物群落至关重要的营养物质可 保持输移的连续性,随着自然水文周期的丰枯变化以及洪水漫溢,进行交换、扩散、转化、积累和释放.沿河的水生与陆生生物随之生存繁衍,能够调动自然生态因 子,与环境高度亲和.帮助和促进原生植物生长,这些植物的根系反过来又起到稳固岸坡的作用,成为自然平衡的主导因素.

雷诺护垫施工指南

1 清基

根据设计要求及行业相关规范要求进行地基的清理； 坡面整理工作包括坡面植被及其他杂物的清除以及±50mm内的平整. 整坡后的坡比与设计坡比偏差不得大于3%. 坡面含草根杂物的表土必须清除干净,垂直坡面60cm深度范围内的土样相对密度不小于0.9.

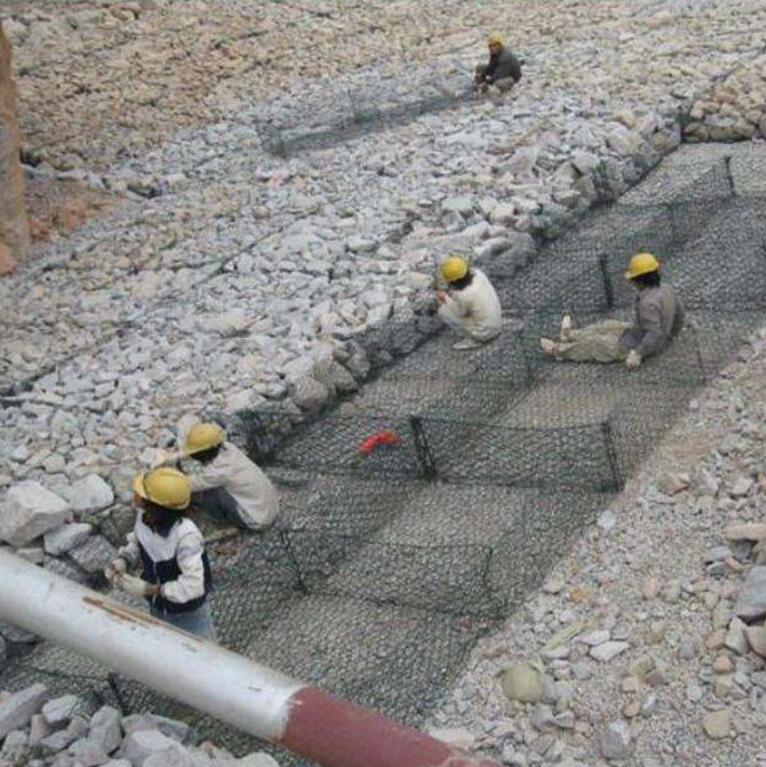

2 组装

找一块有充足空间而又比较坚硬平整的地面,方便格宾垫的组装,注意又不影响到现场其它作业内容的实施； 取出一个完整的雷诺护垫单元,校正弯曲、变形的部份,可用钳子拉或用脚踩整平,主要注意以下几个方面:雷诺护垫面板之间的折痕； 雷诺护垫包装时对折产生的折痕；由于搬运过程中操作不当所产生的弯曲变形.立起隔板及前后面板,先用边缘钢丝延长部份固定住角点,确保每一竖直面板上端边缘在同一水平面上,隔板的两条竖直边沿及底部边沿要在同一竖直面上；绞合时注意按每间隔10－15cm双圈－单圈－双圈间隔进行绞合；单双圈间隔绞合隔板绞合时注意沿一条竖直线绞合,而且绞合后的隔板是在同一竖直面上；组装雷诺护垫的原则:形状规则、绞合牢固、所有竖直面板上边缘在同一水平面上并且确保盖板边缘能够与面板上端水平边缘绞合.

3 安装

 完成组装后,将雷诺护垫一个紧靠一个整齐地摆放在地面上；通过不绞合长边板,与相邻格宾垫套进,底板重叠来做成曲线或斜角；应把雷诺护垫依次排开并安装到位后方可进行装填.

4 装填

为了避免单边装填所引起隔板弯曲变形,雷诺护垫需分层进行装填；

用于装填的石头大小以100mm－250mm为宜,可以有5%的变化,但不得小于网孔尺寸； 考虑到石头的沉降,装填时应有50mm的超高,而且护垫内装填的石头需用人工摆放,尽量减少空隙率,并确保表面平整.

5 绞合盖子

 在盖上盖子之前,需对装填时造成弯曲的隔板进行校正,对已装填的石头进行平整.最终确保所有横向、纵向边缘在同一直线上、石头表面平整、不存在凹陷、凸起现象； 铺上盖板,用剪好的1.3m长的钢丝将盖子边缘与边板边缘、盖板与隔板上边缘绞合在一起；

注:1、靠在一起的边板边缘以及盖板边缘一起绞合（有4条边）；绞合时每间隔大约15cm单、双圈间隔绞,并且每根剪断钢丝绞合长度不超过1m（一般绞合1m长边缘用1.3m长钢丝）.
