雷诺护垫挡墙(Renault cushion retaining wall):

雷诺护垫挡墙网是国内今年来迅速兴起的一项新型防护技术.重点阐述其施工工艺流程和操作要点.

    作为一项新型防护技术,格宾挡墙、雷诺护垫虽然最近几年才在我国迅速应用,但它在国外已有129年的发展历史,在防冲刷、生态河道、支挡结构等工程领域中得到广泛的应用,但其施工工艺有别于传统的干砌石、浆砌石、混凝土、预制块等结构.

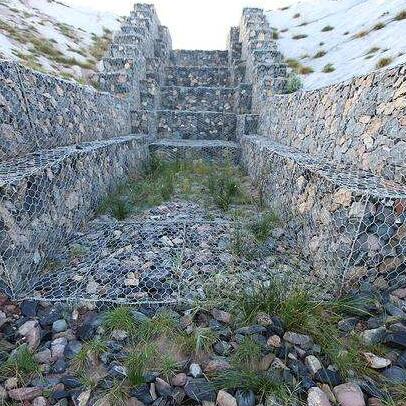

    雷诺护垫挡墙网的网箱规格结构为1.5m×1m×1m和0.5m×1m×1m两种,雷诺护垫为6m×2m×0.3m,基地在-0.6-0.72m之间.

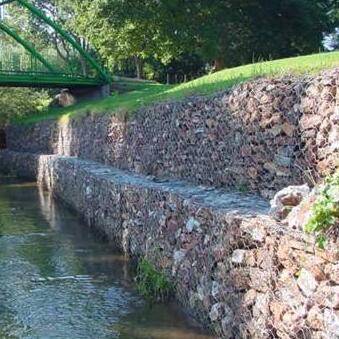

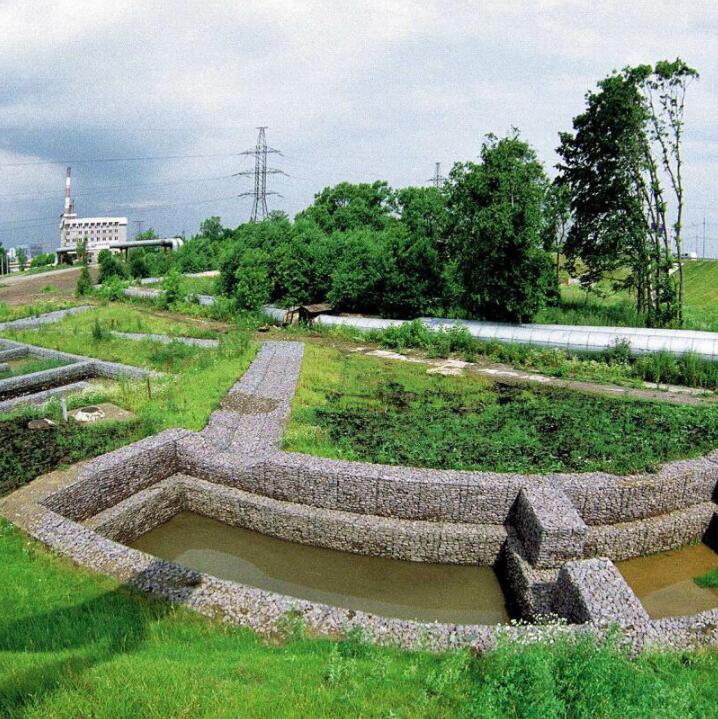

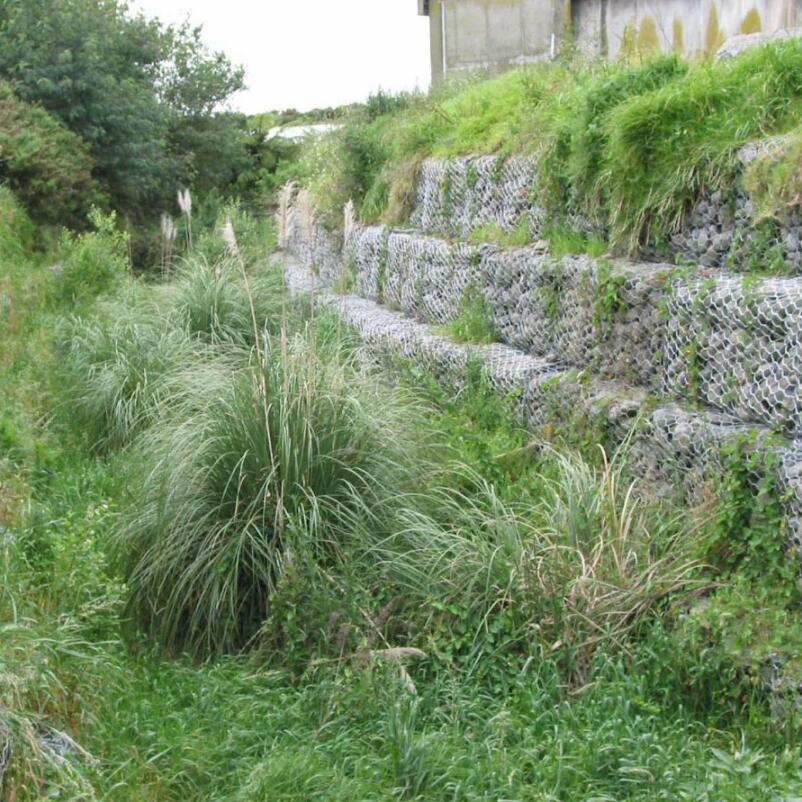

    雷诺护垫挡墙网的特点：雷诺护垫挡墙网由经表面防蚀处理的低碳钢丝用机械编织的双铰六角形柔性金属网经剪裁,编边和组合后制成的各种规格的网箱.用格宾网组成的工程结构体具有以下特性：柔性结构,抗暴雨、水流冲刷、无结构缝、适应变形、整体结构有延展性、用于护坡护岸护滩.透水性好：能排水利于基土固结坡面稳定、水土保持.耐腐蚀：经表面防蚀处理的低碳钢丝,经久耐用,表面加PVC/HDPE保护层,可用于海洋岸滩及水质变化大的江河迎水立面.组装、施工方便：不用水、水泥、模板和电力,简便易装,可按设计绑扎组装成各种形状,连贯为一个整体.进度快,利于赶工期：可多组同时施工,平行、流水作业；经济适用：可因地制宜地利用当地石料资源.生态环境保护：石缝间长出绿色植被,满足水土保持、消声敛光、绿化美化环境的要求.

    施工工艺流程及操作要点：基槽开挖按设计要求放出基槽开挖平面控制桩线,根据地面标高与设计标高控制开挖深度.为保证基槽干地施工,在基槽前沿挖宽1m深0.5m的排水沟和相应的集水坑用于基槽排水.在基槽开挖至保护层土方时,现场用全站仪精确测放出基槽的前口线、后口线和斜坡面与挡墙碎石垫层底面相交线,纵向按2m一点进行布设并用小木桩做好标记,由水准仪进行现场跟踪测量,采用人工开挖来整平雷诺护垫的1：5斜坡面和格宾挡墙碎石垫层底面.从基槽开挖施工的质量检查情况来看,平面位置允许误差+30～+40mm、坡面平整度的相对高差允许+30mm、高程允许误差+30mm.由于土层含水量丰富,施工中坚持用水泵抽排基槽内的水,以保持基槽干地施工.

    雷诺护垫组装：取一个护垫单元置于平坦而又坚硬的地面上.展开护垫,首先用脚踩住隔板两边,用手拉起隔板,整平底板由于折叠造成弯曲部份.立起隔板,对底部没有机械折痕的隔板,用脚往两边踩,然后立起隔板,防止单边踩、踩的位置不准确而造成隔板高度不足及高度不一致.用木板压住边板底部边线,折起边板.确保底板在同一直线上,而且边板有足够的高度.折起前后长边板,用15cm长的钢丝绞合隔板与边板、边板与边板相接的14个点.组装完毕后的护垫四周边板平整、绞合点牢固、所有竖直面板的上部边缘在同一水平面上.完成组装后,将雷诺护垫一个紧靠一个整齐地摆放在坡面上,在坡顶上用长木桩固定住护垫,防止其下移异位造成顶部不齐；可以通过不绞合长边板,与相邻护垫套进,底板重叠来做成曲线或斜角；应把雷诺护垫依次排开并安装到位后方可进行装填.石料装填从坡底往坡顶方向进行装填,同时为了避免单边装填所引起的顺坡方向的边板往两边弯曲变形,边板的两边的石头同时进行装填；考虑到基土的受压沉降,装填时应有2.5-4cm的超高,而且护垫内装填的石头需用人工摆放,尽量减少空隙率,并确保表面平整.封盖作业在铺盖子之前,需对装填时造成弯曲的隔板进行校正,对已装填的石头进行平整.最终确保所有横向、纵向边缘在同一直线上、坡面平整、不存在凹陷、凸起现象；铺上盖板,用剪好的1.3m长的专用钢丝将盖子边缘与边板边缘、盖板与隔板上边缘绞合在一起.
